Спецпредложения
1К625Д-2000 Станок токарно-винторезный
- Высокая мощность главного привода, большая жесткость и прочность всех звеньев кинематической цепи, надежность и виброустойчивость конструкции, широкий диапазон частот вращения шпинделя, рассчитанных на скоростное и силовое резание;
- Литая станина станка коробчатой формы с поперечными П-образными рёбрами имеет две призматические и две плоские направляющие. Направляющие подвергнуты закалке с последующим шлифованием. Станина установлена на литое основание;
- Шпиндель станка установлен на специальных подшипниках, которые обеспечивают необходимую жесткость и высокую точность обработки;
- Передняя бабка служит для сообщения шпинделю различных частот вращения при резании, сверлении, нарезании резьб и приводит в движение сменные зубчатые колеса коробки передач. Механизм передней бабки позволяет: нарезать резьбы с увеличенным шагом в 4 и 16 раз, передаточное отношение между цепью подач и шпинделем увеличивается в 8 и 32 раза, нарезать правые и левые резьбы, нарезать многозаходные резьбы с делением на 2, 3, 4, 5, 6, 10, 12, 15, 20, 30 и 60 заходов;
- При помощи поперечного смещения задней бабки (±15 мм.), осуществляемого винтами, можно обрабатывать пологие конуса;
- Фартук имеет четыре кулачковые муфты, позволяющие осуществить прямой и обратный ход каретки и суппорта. Управление перемещениями каретки и нижней части суппорта осуществляется мнемонической рукояткой. Фартук имеет блокирующее устройство, препятствующее одновременному включению продольной и поперечной подач суппорта, одновременному включению ходового винта и ходового валика, а также предохранительную кулачковую муфту, которая срабатывает под действием усилий, возникающих при перегрузке фартука;
- Суппорт крестовой конструкции перемещается в продольном; направлении по направляющим станины и в поперечном по направляющим каретки. Эти перемещения могут быть осуществлены от механического привода на рабочей подаче, быстро, а также от руки. Кроме того, верхняя часть суппорта, несущая на себе четырехгранную резцовую головку, имеет независимое ручное продольное перемещение по направляющим поворотной части суппорта и может быть повернута на угол от ±90°.
ВАРИАНТЫ ИСПОЛНЕНИЯ:
- с устройством цифровой индикации;
|
ПАРАМЕТР |
ЗНАЧЕНИЕ |
|
Зона обработки |
|
|
Наибольшая длина устанавливаемой в центрах заготовки, мм. |
2000 |
|
Наибольший диаметр заготовки, обрабатываемой над станиной, мм. |
500 |
|
Наибольший диаметр обрабатываемой заготовки над суппортом, мм. |
290 |
|
Максимально допустимый вес устанавливаемого изделия в патроне, кг. |
300 |
|
Максимально допустимый вес устанавливаемого изделия в центрах, кг. |
1300 |
|
Шпиндель |
|
|
Конец шпинделя по ГОСТ 12593 |
6К |
|
Диаметр фланца шпинделя, мм. |
170 |
|
Диаметр цилиндрического отверстия в шпинделе, мм. |
62 |
|
Размер внутреннего конуса в шпинделе передней бабки |
Метрический 80 |
|
Пределы частот прямого вращения шпинделя, об./мин. |
12,5 – 2000 |
|
Пределы частот обратного вращения шпинделя, об./мин. |
19 - 2420 |
|
Количество скоростей прямого вращения шпинделя |
23 |
|
Количество скоростей обратного вращения шпинделя |
12 |
|
Наибольший крутящий момент на шпинделе, Нм, не менее |
2000 |
|
Задняя бабка |
|
|
Центр пиноли задней бабки по ГОСТ 13214-79 |
Морзе 5 |
|
Наибольшее перемещение пиноли задней бабки, мм., |
200 |
|
Цена деления лимба, мм. |
0,1 |
|
Поперечное смещение, мм. |
±15 |
|
Резцовые салазки |
|
|
Наибольшее перемещение резцовых салазок, мм. |
140 |
|
Наибольший угол поворота, град. |
±90 |
|
Цена одного деления шкалы повороты, град. |
1 |
|
Цена одного деления лимба, мм. |
0,05 |
|
Количество инструментальных позиций |
4 |
|
Наибольшая высота резца, устанавливаемого в резцедержателе, мм. |
25 |
|
Смена инструмента |
ручная |
|
Суппорт. Подачи |
|
|
Наибольшая длина продольного перемещения суппорта, мм. |
1930 |
|
Наибольшая длина поперечного перемещения суппорта, мм. |
271 |
|
Цена деления лимба при продольном перемещении, мм. |
0,1 |
|
Цена деления лимба при поперечном перемещении (на диаметр), мм. |
0,05 |
|
Количество ступеней рабочих подач (продольных и поперечных) |
42 |
|
Пределы рабочих подач продольных |
0,07...4,16 |
|
Пределы рабочих подач поперечных |
0,035...2,08 |
|
Пределы шагов / количество нарезаемых метрических резьб |
0,5 - 192 / 45 |
|
Пределы шагов / количество нарезаемых дюймовых резьб |
28 – 1 5/8 / 28 |
|
Пределы шагов / количество нарезаемых модульных резьб |
0,5 – 48 / 38 |
|
Пределы шагов / количество нарезаемых питчевых резьб |
96 - 1 / 37 |
|
Скорость быстрых перемещений продольных / поперечных, мм./мин. |
4500 / 2250 |
|
Электрооборудование |
|
|
Напряжение питания, В |
380 |
|
Мощность привода главного движения , кВт |
11 |
|
Мощность привода быстрых перемещений, кВт |
0,75 |
|
Суммарная мощность установленных электродвигателей, кВт |
12,22 |
|
Точностные параметры |
|
|
Класс точности станка по ГОСТ 8-82 |
Н |
|
Масса и габариты |
|
|
Габаритные размеры (LxBxH), мм. |
3786 х 1221 х 1500 |
|
Масса, кг. |
3844 |
- Станок в сборе;
- Патрон 3-х кулачковый самоцентрирующийся Ø 250 мм.;
- Люнет неподвижный;
- Вращающийся усиленный центр Морзе 5;
- Центр упорный Морзе 5;
- Руководство по эксплуатации.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Патрон 4-х кулачковый самоцентрирующийся Ø 250 мм.;
- Люнет подвижный;
- Втулки переходные по ГОСТ 13598:
- 6100-4015-0143 (3/2) – 1 шт.;
- 6100-4015-0146 (5/3) – 1 шт.;
- Патрон сверлильный 6150-4029-04;
- Комплект опор клиновых 110 ОСТ2 Р79-1-78.
ZB4132GP Настольно-сверлильный станок с автоподачей
- Простота конструкции обеспечивает легкость управления, надежность и долговечность;
- Верхний предел частоты вращения шпинделя обеспечивает обработку отверстий малого диаметра;
- Длинная эргономичная рукоятка обеспечивает легкую подачу пиноли шпинделя;
- Механическая подача шпинделя отключается автоматически при достижении заданной глубины отверстия, задаваемой регулируемым упором глубины сверления или при срабатывании предохранительной муфтой при перегрузке;
- Регулировка подач шпинделя – бесступенчатая;
- Высокая точность вращения закаленного и шлифованного шпинделя;
- Удобная, эргономичная рукоятка подачи пиноли шпинделя;
- Высококачественные приводные ремни исключают проскальзывание и потерю мощности;
- Высокая плавность хода, обеспечиваемая шлифованными алюминиевыми шкивами;
- Станок оснащён устройством для нарезания резьбы;
- Встроенная в сверлильную головку лампа подсветки стола;
- На станке установлен защитный экран для ограждения инструмента, сблокированный с включением двигателя шпинделя. При открытии ограждения во время работы станка происходит немедленное отключение двигателя вращения шпинделя.
- Защитный кожух ременной передачи оснащён конечным выключателем;
- Удобная панель управления степени защиты IP54 с отдельной аварийной кнопкой и переключателем режимов работы.
|
ПАРАМЕТР |
ЗНАЧЕНИЕ |
|
Основные размеры |
|
|
Максимальный диаметр сверления в стали, мм. |
31,75 |
|
Максимальная нарезаемая резьба в стали |
М20 |
|
Наибольшее расстояние от торца шпинделя до стола, мм. |
390 |
|
Набольшее расстояние от торца шпинделя до основания, мм. |
745 |
|
Расстояние от оси шпинделя до колонны, мм. |
265 |
|
Рабочий стол и основание |
|
|
Размер рабочей поверхности стола, мм. |
380 х 400 |
|
Размер основания, мм. |
645 х 470 |
|
Максимальный ход стола по вертикали, мм. |
300 |
|
Угол поворота стола в горизонтальной плоскости, град. |
360 |
|
Количество Т-образных пазов стола |
4 |
|
Количество Т-образных пазов основания |
2 |
|
Ширина Т-образного паза |
14Н14 |
|
Расстояние между осями Т-образных пазов основания, мм. |
160 |
|
Диаметр колонны, мм. |
100 |
|
Шпиндель |
|
|
Конус шпинделя |
Морзе 3 |
|
Наибольший ход шпинделя, мм. |
150 |
|
Количество скоростей вращения шпинделя |
5 |
|
Частота вращения шпинделя, об./мин. |
320, 450, 740, 1220, 1820 |
|
Диапазон подач шпинделя, мм./мин. |
0 – 110 |
|
Электрооборудование |
|
|
Напряжение питания, В |
380 |
|
Мощность привода главного движения, кВт |
1,5 |
|
Мощность привода подач, кВт |
0.4 |
|
Мощность электродвигателя насоса охлаждения, кВт |
0,04 |
|
Точностные параметры |
|
|
Радиальное биение шпинделя у торца, мкм. |
15 |
|
Радиальное биение шпинделя на расстоянии 100 мм., мкм. |
35 |
|
Масса и габариты |
|
|
Габаритные размеры (LxBxH), мм. |
900 х 580 х 1370 (1040 х 640 х 1510 в упаковке) |
|
Масса, кг. |
236 |
- Станок в сборе;
- Сверлильный патрон JT3 (5-20 мм.);
- Оправка для сверлильного патрона МТ2 / JT3;
- Втулка переходная МТ3 / МТ2;
- Набор инструмента для обслуживания станка;
- Руководство по эксплуатации на русском языке.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Тумба для установки станка;
- Тиски станочные чугунные поворотные 3428 (ширина губок 140 мм.);
- Комплект зажимных приспособлений SPW 12 (под паз 14 мм., 52 шт.);
- Патрон резьбонарезной с комплектом головок предохранительных (М3...М12);
- Патрон резьбонарезной с комплектом головок предохранительных (М12...М24).
086.26 Люнет неподвижный
- Люнет 086.26 предназначен для использования на токарных станках ГС526У и его модификаций с высотой центов 250 мм.;
- Люнет неподвижный устанавливается на направляющих станины станка;
- Люнет снабжен сменными роликами и сухарями, устанавливаемыми в зависимости от условий работы, а также сменными пинолями, устанавливаемыми в зависимости от диаметра обрабатываемой детали.
|
ПАРАМЕТР |
ЗНАЧЕНИЕ |
|
Наибольший диаметр детали, устанавливаемой в люнете, мм. |
160 |
|
Наименьший диаметр детали, устанавливаемой в люнете, мм. |
30 |
|
Расстояние от плоскости основания до плоскости разъёма, мм. |
250 |
|
Угол профиля под направляющую станины, град. |
80 |
|
Габаритные размеры (LxBxH), мм. |
465 x 570 x 105; в упаковке) |
|
Масса, кг. |
25,5; |
- Люнет в сборе.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- нет
086.23 Люнет подвижный
- Люнет 086.23 предназначен для использования на токарных станках ГС526У и его модификаций с высотой центов 250 мм.;
- Подвижный люнет крепится к каретке суппорта станка и перемещается с кареткой в процессе обработки;
- Люнет снабжен сменными роликами и сухарями, устанавливаемыми в зависимости от условий работы, а также сменными пинолями, устанавливаемыми в зависимости от диаметра обрабатываемой детали.
|
ПАРАМЕТР |
ЗНАЧЕНИЕ |
|
Наибольший диаметр детали, устанавливаемой в люнете, мм. |
100 |
|
Наименьший диаметр детали, устанавливаемой в люнете, мм. |
20 |
|
Расстояние от плоскости основания до оси горизонтального наконечника, мм. |
194 |
|
Расстояние между осями крепёжных отверстий, мм. |
394 |
|
Габаритные размеры (LxBxH), мм. |
465 x 497 x 105; в упаковке) |
|
Масса, кг. |
16,5; |
- Люнет в сборе.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- нет
1М63Н-5 Станок токарно-винторезный
- Жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки;
- Станина цельнолитая на тумбах. Двухпризменные направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности;
- Суппорт крестовой конструкции имеет продольное перемещение по направляющим станины и поперечное - по направляющим каретки. Оба перемещения могут быть ручными или механическими, а механическое - рабочим или ускоренным. Поворотная часть суппорта имеет направляющие для перемещения верхней части суппорта с резцовой головкой. Верхняя часть суппорта также может перемещаться вручную и механически;
- Коробка подач закрытого типа, двухосная. Переключением соответствующих рукояток и, при необходимости, установкой сменных зубчатых колес можно получить настройку механизма подач для нарезания нормального ряда метрических, модульных, дюймовых и питчевых резьб, а также для получения необходимых подач при токарной обработке;
- Частота обратного вращения шпинделя в 1,3 раза выше чем прямое, что сокращает время обработки резьб;
- Точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при их соответствующим повороте;
- Все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
- Задняя бабка имеет жёсткую конструкцию. Перемещение задней бабки вдоль станины облегчено вмонтированными в мостик четырьмя подпружиненными шариподшипниками;
- Ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу станка.
|
ПАРАМЕТР |
ЗНАЧЕНИЕ |
|
Зона обработки |
|
|
Наибольшая длина устанавливаемой в центрах заготовки, мм. |
5000 |
|
Наибольший диаметр заготовки, устанавливаемой над станиной, мм. |
700 |
|
Наибольший диаметр обрабатываемой заготовки над станиной, мм. |
630 |
|
Наибольший диаметр обрабатываемой заготовки над суппортом, мм. |
350 |
|
Предел диаметров обрабатываемой заготовки в неподвижном люнете, мм. |
20…350 |
|
Максимально допустимый вес устанавливаемого изделия в центрах, кг. |
3500 |
|
Шпиндель |
|
|
Конец шпинделя по ГОСТ 12593 |
11М |
|
Диаметр шпиндельного фланца, мм. |
290 |
|
Диаметр цилиндрического отверстия в шпинделе, мм. |
105 |
|
Размер внутреннего конуса в шпинделе передней бабки по ГОСТ 25557-82 |
Метрический 115 |
|
Пределы частот вращения шпинделя, об./мин. |
10 – 1250 |
|
Количество скоростей прямого вращения шпинделя |
22 |
|
Количество скоростей обратного вращения шпинделя |
11 |
|
Наибольший крутящий момент на шпинделе, Нм, не менее |
3000 |
|
Задняя бабка |
|
|
Центр пиноли задней бабки по ГОСТ 13214-79 |
Морзе 6 |
|
Наибольшее перемещение пиноли задней бабки, мм., |
220 |
|
Перемещение пиноли за один оборот маховика, мм. |
6 |
|
Поперечное смещение, мм. |
±10 |
|
Резцовые салазки |
|
|
Наибольшее перемещение резцовых салазок, мм. |
220 |
|
Наибольший угол поворота, град. |
±90 |
|
Цена одного деления шкалы повороты, град. |
1 |
|
Перемещение на 1 оборот лимба, мм. |
5 |
|
Цена одного деления лимба, мм. |
0,05 |
|
Наибольшее усилие резания, допускаемое механизмом подач, кН |
2,22 |
|
Резцедержатель |
|
|
Количество инструментальных позиций |
4 |
|
Наибольшая высота резца, устанавливаемого в резцедержателе, мм. |
32 |
|
Смена инструмента |
ручная |
|
Суппорт. Подачи |
|
|
Наибольшая длина продольного перемещения суппорта, мм. |
4850 |
|
Наибольшая длина поперечного перемещения суппорта, мм. |
400 |
|
Продольное перемещение за один оборот лимба, мм. |
200 |
|
Поперечное перемещение за один оборот лимба, мм. |
5 |
|
Цена деления лимба при продольном перемещении, мм. |
1 |
|
Цена деления лимба при поперечном перемещении на диаметр, мм. |
0,1 |
|
Количество ступеней рабочих подач (продольных, поперечных, резцовых салазок) |
32 |
|
Пределы рабочих подач продольных |
0,033...5,6 |
|
Пределы рабочих подач поперечных |
0,013...2,064 |
|
Пределы рабочих подач резцовых салазок |
0,010...1,76 |
|
Пределы шагов / количество нарезаемых метрических резьб |
1 - 224 / 46 |
|
Пределы шагов / количество нарезаемых дюймовых резьб |
28 - 0,25 / 31 |
|
Пределы шагов / количество нарезаемых модульных резьб |
0,25 – 56 / 37 |
|
Пределы шагов / количество нарезаемых питчевых резьб |
112 - 0,5 / 30 |
|
Скорость быстрых перемещений продольных / поперечных, мм./мин. |
5200 / 2000 |
|
Наибольшее усилие резания при продольной / поперечной подаче, кН |
6,8 / 3,7 |
|
Электрооборудование |
|
|
Напряжение питания, В |
380 |
|
Мощность привода главного движения , кВт |
15 |
|
Мощность привода быстрых перемещений, кВт |
1,1 |
|
Суммарная мощность установленных электродвигателей, кВт |
16,28 |
|
Точностные параметры |
|
|
Класс точности станка по ГОСТ 8-82 |
Н |
|
Шероховатость поверхности образца изделия Ra, не более |
2,5 |
|
Радиальное биение наружной базирующей поверхности шпинделя, мкм. |
10 |
|
Торцевое биение опорной поверхности шпинделя, мкм. |
20 |
|
Масса и габариты |
|
|
Габаритные размеры (LxBxH), мм. |
7240 х 1780 х 1650 |
|
Масса, кг. |
9000 |
- Станок в сборе;
- Патрон 3-х кулачковый самоцентрирующийся Ø 400 мм.;
- Люнет подвижный Ø 20 - 150 мм.;
- Люнет неподвижный Ø 20 - 350 мм. ;
- Вращающийся центр Морзе 6;
- Центр упорный Морзе 6;
- Втулка переходная (Метрический 115 / Морзе 6);
- Руководство по эксплуатации.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Люнет неподвижный Ø 40 - 215 мм.;
- Люнет неподвижный Ø 200 - 410 мм.;
- Патрон Ø 400 мм., 4-х кулачковый;
- Патрон Ø 500 мм., 4-х кулачковый;
- Патрон Ø 500 мм., 3-х кулачковый;
- Патрон Ø 630 мм., 4-х кулачковый;
- Патрон Ø 630 мм., 3-х кулачковый;
- Устройство цифровой индикации;
- Комплект клиновых опор;
- Комплект анкерных болтов;
- Конусная линейка;
- Резьбоуказатель.
Z5030 Вертикально-сверлильный станок
- Простота конструкции обеспечивает легкость управления, надежность и долговечность;
- Шпиндель установлен на высокоточные радиальные подшипники;
- Верхний предел частоты вращения шпинделя обеспечивает обработку отверстий малого диаметра;
- Длинная эргономичная рукоятка обеспечивает легкую подачу пиноли шпинделя;
- Механическая коробка скоростей обеспечивает 12 скоростей вращения шпинделя, которые переключаются двумя рукоятками;
- Сверление производится подачей шпинделя вручную или механически. Станок имеет три механические подачи шпинделя. Ручная подача контролируется по плоской шкале или упору;
- Механическая подача шпинделя отключается автоматически при достижении заданной глубины отверстия, задаваемой регулируемым упором глубины сверления;
- Подъём-опускание рабочего стола станка производится вручную. Стол имеет возможность поворота вокруг колонны на 360°, а также поворот на ±45° в горизонтальной плоскости;
- Станок оснащён устройством для нарезания резьбы;
- На станке установлен защитный экран для ограждения инструмента, сблокированный с включением двигателя шпинделя. При открытии ограждения во время работы станка происходит немедленное отключение двигателя вращения шпинделя.
- Система подачи охлаждающей жидкости с баком встроена в основание.
|
ПАРАМЕТР |
ЗНАЧЕНИЕ |
|
Основные размеры |
|
|
Максимальный диаметр сверления в стали, мм. |
30 |
|
Диапазон нарезаемой резьбы |
М3– М20 |
|
Наибольшее расстояние от торца шпинделя до рабочего стола, мм. |
620 |
|
Наибольшее расстояние от торца шпинделя до основания, мм. |
1180 |
|
Расстояние от оси шпинделя до колонны, мм. |
320 |
|
Диаметр колонны, мм. |
120 |
|
Шпиндель |
|
|
Конус шпинделя |
МТ3 |
|
Наибольший ход шпинделя, мм. |
135 |
|
Количество скоростей вращения шпинделя |
12 |
|
Диапазон частоты вращения шпинделя, об./мин. |
65 - 2600 |
|
Количество механических подач шпинделя |
3 |
|
Величины подач шпинделя, мм./об. |
0,1; 0,2; 0,3 |
|
Рабочий стол и основание |
|
|
Размер рабочей поверхности стола, мм. |
500 х 400 |
|
Количество Т-образных пазов |
2 |
|
Ширина Т-образного паза |
14 |
|
Расстояние между осями Т-образных пазов, мм. |
200 |
|
Угол поворота стола вокруг оси колонны, град. |
±180 |
|
Угол поворота стола вокруг своей оси, град |
±45 |
|
Максимальное перемещение стола, мм. |
550 |
|
Размер рабочей поверхности основания, мм. |
400 х 390 |
|
Количество Т-образных пазов |
2 |
|
Ширина Т-образного паза |
18 |
|
Расстояние между осями Т-образных пазов, мм. |
200 |
|
Электрооборудование |
|
|
Напряжение питания, В |
380 |
|
Мощность привода главного движения, кВт |
1,0 / 1,5 |
|
Мощность электродвигателя насоса охлаждения, кВт |
0,04 |
|
Точностные параметры |
|
|
Радиальное биение шпинделя у торца, мкм. |
20 |
|
Радиальное биение шпинделя на расстоянии 300 мм., мкм. |
40 |
|
Масса и габариты |
|
|
Габаритные размеры (LxBxH), мм. |
900 х 580 х 2300 (940 х 570 х 2250 в упаковке) |
|
Масса, кг. |
360 |
- Станок в сборе:
- Система охлаждения;
- Светильник;
- Патрон сверлильный 3-16 мм.;
- Втулка переходная МТ3 / МТ2;
- Комплект инструмента для обслуживания станка;
- Руководство по эксплуатации на русском языке.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Тиски станочные чугунные поворотные с ручным приводом Q13160 (ширина губок 160 мм.);
- Тиски станочные чугунные поворотные с ручным приводом Q13200 (ширина губок 200 мм.);
- Патрон резьбонарезной с комплектом предохранительных головок (М3-М12, 7 шт.);
- Патрон резьбонарезной с комплектом предохранительных головок (М12-М24, 7 шт.).
X5040 Станок вертикальный консольно-фрезерный
- Станина и основные узлы изготавливаются из серого чугуна марки, имеют оптимальную форму и большую жесткость;
- Жесткие прямоугольные плоские направляющие гарантируют высокую точность. Направляющие устойчивы к износу, что обеспечивает повышенную жёсткость конструкции в процессе обработки. Поверхность направляющих подвержена закалке ТВЧ;
- Жёсткий шпиндельный узел с посадочным конусом ISO50 оснащён выдвижной пинолью с ходом 85 мм. Шпиндельный узел поворачивается в обе стороны на 45˚, что позволяет максимально расширить функциональность станка;
- Продольное, поперечное и вертикальное перемещения рабочего стола выполняются вручную или автоматически;
- Коробка подач позволяет осуществлять автоматическое перемещение по осям X, Y, Z. Все зубчатые колёса подвержены закалке ТВЧ и шлифовке;
- Безупречное качество монтажа электроавтоматики с применением надёжных комплектующих обеспечивает надёжность работы и простоту выявления и устранения неисправностей;
- Высокая мощность привода шпинделя - 11 кВт;
- Простота обслуживания и быстрая переналадка приспособлений и инструмента представляют значительные удобства при использовании станка в мелкосерийном производстве.
ВАРИАНТЫ ИСПОЛНЕНИЯ:
- с устройством цифровой индикации «SINO» SDS6-3V;
- с пневматическим зажимом инструмента.
|
ПАРАМЕТР |
ЗНАЧЕНИЕ |
|
|
Рабочий стол, основные размеры |
||
|
Размер рабочей поверхности стола, мм. |
1700 × 400 |
|
|
Наибольшая масса устанавливаемой заготовки, кг. |
800 |
|
|
Наибольшее продольное перемещение стола ручное / автоматическое, мм. |
900/880 |
|
|
Наибольший поперечный ход столаручной / автоматический , мм. |
315/300 |
|
|
Наибольшее вертикальное перемещение стола ручное / автоматическое, мм. |
385/365 |
|
|
Расстояние от торца шпинделя до поверхности стола, мм. |
130 - 515 |
|
|
Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм. |
450 |
|
|
Количество Т-образных пазов |
3 |
|
|
Ширина Т-образного паза |
18 |
|
|
Расстояние между осями Т-образных пазов, мм. |
90 |
|
|
Шпиндель |
||
|
Конец шпинделя |
ISO 50 (7:24) |
|
|
Диапазон частот вращения шпинделя, об./мин. |
30 - 1500 |
|
|
Количество скоростей вращенияшпинделя |
18 |
|
|
Ход пиноли, мм. |
85 |
|
|
Угол поворота вертикальной фрезерной головки в продольной плоскости, град. |
±45° |
|
|
Подачи, перемещения |
||
|
Пределы продольных подач стола, мм./мин. |
23,5-1180 |
|
|
Пределы поперечных подач стола, мм./мин. |
23,5-1180 |
|
|
Пределы вертикальных подач стола, мм./мин. |
8-394 |
|
|
Количество продольных, поперечных и вертикальных подач стола |
18 |
|
|
Скорость быстрых продольных перемещений, мм./мин |
2300 |
|
|
Скорость быстрых поперечных перемещений, мм./мин |
2300 |
|
|
Скорость быстрых вертикальных перемещений, мм./мин |
770 |
|
|
Электрооборудование |
||
|
Напряжение питания, В |
380 |
|
|
Суммарная мощность установленных электродвигателей, кВт |
14,125 |
|
|
Мощность привода главного движения, кВт |
11 |
|
|
Мощность привода подач, кВт |
3 |
|
|
Мощность электродвигателя привода насоса охлаждения, кВт |
0,125 |
|
|
Масса и габариты |
||
|
Габаритные размеры (LxBxH), мм. |
2556 х 2130 х 2298; в упаковке) |
|
|
Масса, кг. |
4250; |
|
- Станок в сборе;
- Станочный светильник;
- Система подачи СОЖ в зону резания;
- Набор инструмента и принадлежностей для обслуживания станка;
- Цанговый патрон с комплектом цанг (4,5,6.8,10,12,14,16 мм.)
- Втулка переходная ISO50/MT4;
- Оправка фрезерная Ø 40 мм.;
- Шомпол;
- Набор крепежа для установки станка на фундамент (М20х500);
- Набор инструментов для обслуживания станка;
- Руководство по эксплуатации и обслуживанию станка на русском языке
- Руководство по эксплуатации на русском языке.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Тиски станочные поворотные чугунные с шириной губок 200 мм. Q13200;
- Тиски станочные поворотные чугунные с шириной губок 250 мм.Q13250;
- Стол поворотный горизонтально-вертикальный Ø 320 мм.TSL320;
- Стол круглый фрезерный Ø 320 мм. TS320A;
- Головка делительная универсальная с комплектом дифференциального деления F11125A;
- Втулка переходная ISO50 / MT2;
- Втулка переходная ISO50 / MT3;
- Оправки фрезерные в ассортименте.
Z5150B Вертикально-сверлильный станок
- Тяжелая мощная литая конструкция.
- Толстостенная колонна обеспечивает высокую жесткость и плавный ход.
- Массивное точное большеразмерное основание повышенной жесткости.
- На станке предусмотрена функция автоматического сверления глубоких отверстий со ступенчатой подачей и регулировкой глубины сверления;
- 9 автоматических подач шпинделя;
- Закаленные и шлифованные направляющие;
- Ручные перемещение сверлильной головки;
- Высокопроизводительный мощный электродвигатель привода шпинделя;
- Закаленные и шлифованные шестерни привода шпинделя из хромоникелевой стали.
- Параллельные Т-образные пазы стола и плиты.
- Система подачи СОЖ со встроенным в основание баком.
- Предохранительная муфта для ограничения крутящего момента при сверлении.
- Наглядная и удобная панель управления.
- Электрооборудование встроено в колонну;
- Регулируемый упор глубины сверления.
|
ПАРАМЕТР |
ЗНАЧЕНИЕ |
|
Основные размеры |
|
|
Максимальный диаметр сверления в стали, мм. |
50 |
|
Наибольший диаметр нарезаемой резьбы в стали, мм. |
М30 |
|
Наибольшее расстояние от торца шпинделя до стола, мм. |
830 |
|
Расстояние от оси шпинделя до колонны, мм. |
335 |
|
Наибольшее ручное перемещение сверлильной головки, мм. |
200 |
|
Наибольшее вертикальное перемещение стола, мм. |
300 |
|
Наибольшее расстояние от торца шпинделя до плиты, мм. |
1200 |
|
Шпиндель |
|
|
Конус шпинделя |
Морзе 5 |
|
Ход пиноли шпинделя, мм. |
250 |
|
Диапазон частот вращения шпинделя, об./мин. |
31,5 - 1400 |
|
Количество скоростей вращения шпинделя |
12 |
|
Частоты вращения шпинделя, об./мин. |
31,5; 45; 63; 90; 125; 180; 250; 355; 500; 710; 1000; 1400 |
|
Диапазон подач шпинделя, мм./об. |
0,056- 1,8 |
|
Количество подач шпинделя |
9 |
|
Подачи шпинделя, мм./об. |
0,056; 0,012; 0,16; 0,224; 0,315; 0,45; 0,63; 0,9; 1,8 |
|
Наибольший крутящий момент на шпинделе, Нм |
350 |
|
Наибольшее усилие подачи, Н |
16000 |
|
Рабочий стол и плита |
|
|
Размер рабочей поверхности стола, мм. |
560 х 480 |
|
Количество Т-образных пазов |
3 |
|
Расстояние между Т-образными пазами, мм. |
150 |
|
Ширина Т-образного паза, мм. |
18 |
|
Размер рабочей поверхности плиты, мм. |
500 х 495 |
|
Количество Т-образных пазов |
2 |
|
Расстояние между Т-образными пазами, мм. |
330 |
|
Ширина Т-образного паза, мм. |
18 |
|
Электрооборудование |
|
|
Напряжение питания, В |
380 |
|
Мощность привода шпинделя, кВт |
4 |
|
Мощность привода насоса подачи СОЖ |
0,09 |
|
Точностные параметры |
|
|
Радиальное биение конуса шпинделя у торца, мм. |
0,02 |
|
Радиальное биение конуса шпинделя на вылете 300 мм., мм. |
0,04 |
|
Плоскостность рабочей поверхности стола, мм. |
0,03 |
|
Масса и габариты |
|
|
Габаритные размеры (LxBxH), мм. |
1090 х 905 х 2535 (1220 х 800 х 2240 в упаковке) |
|
Масса, кг. |
1190 (1250 в упаковке) |
- Станок в сборе;
- Система подачи СОЖ;
- Светильник;
- Патрон сверлильный В18 (3-16 мм.);
- Втулка переходная для сверлильного патрона В18 / МК4;
- Ручка для подъёма стола;
- Комплект инструмента для обслуживания станка;
- Комплект клиньев для удаления инструмента;
- Комплект переходных втулок МК2 / МК3, МК3 / МК4, МК4 / МК5;
- Комплект анкерных болтов для установки станка (M24×400, 4 шт.);
- Руководство по эксплуатации на русском языке.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Тиски станочные чугунные поворотные с ручным приводом (ширина губок 200 мм.);
- Тиски станочные чугунные поворотные с ручным приводом (ширина губок 250 мм.);
- Патрон резьбонарезной с комплектом предохранительных головок (М5-М30, 13 шт.).
МС-36 Магнитный сверлильный станок
- Важным показателем этой машины является небольшой вес, всего 9,9 кг. Магнитный станок MC-36 является одной из самых компактных сверлильных машин в своём классе. Благодаря своим конструктивным возможностям с ним можно работать на высоте, в труднодоступных местах, где работа с другой машиной не представляется возможным;
- Трубчатые направляющие сверлильной машины обладают высокой износостойкостью, что значительно повышает срок эксплуатации. Специальное основание на основе электромагнита позволяет крепить станок непосредственно к сверлимой заготовке, а система MFSC предотвращает случайный отрыв основания в процессе работы. Если прибавить сюда увеличенную мощность магнита, вы получаете легкость и комфортность сверления в самых различных плоскостях;
- В конструкцию станка интегрирована система подачи смазочно-охлаждающей жидкости, что облегчает работу оператора и продлевает срок службы режущего инструмента. Даже в самых суровых условиях эксплуатации сверлильная машина будет работать как надо. Все благодаря защищенному корпусу, который скрывает все внутренние механизмы и детали от малейших повреждений. Впервые применена специальная обмотка ротора, устойчивая к работам на предельных нагрузках.
|
ПАРАМЕТР |
ЗНАЧЕНИЕ |
|
Максимальный диаметр сверления кольцевой фрезой, мм. |
36 |
|
Максимальный диаметр сверления спиральным сверлом, мм. |
13 |
|
Максимальный диаметр зенкования, мм. |
40 |
|
Наибольшая глубина сверления, мм. |
51 |
|
Тип шпинделя |
Weldon |
|
Диаметр отверстия в шпинделе, мм. |
19 |
|
Рабочий ход, мм. |
70 |
|
Количество скоростей |
1 |
|
Частота вращения шпинделя, об./мин. |
350 |
|
Размеры магнитного основания, мм. |
80х160х36,5 |
|
Сила магнитного основания, Н |
9500 |
|
Расстояние от оси шпинделя до основания, мм. |
39 |
|
Напряжение питания, В |
220 |
|
Мощность привода, Вт |
1000 |
|
Габаритные размеры (LxBxH), мм. |
240 х 167 х 306 (395 х 260 х 335 в упаковке) |
|
Масса, кг. |
9,9 |
- Станок в сборе:
- Патрон для крепления инструмента;
- Чемодан пластиковый;
- Система охлаждения;
- Страховочный ремень;
- Ключ шестигранный (S=4);
- Экран защитный;
- Руководство по эксплуатации на русском языке.
Заточный универсальный MQ6025A станок
- Рациональная конструкция чугунной станины, каретки с колонной, стола и шлифовальной головки обеспечивает высокую жёсткость и виброустойчивость станка, что гарантирует стабильную точность и чистоту обработки;
- Конструкция шлифовальной бабки подвижная, можно производить регулировку в горизонтальной и вертикальной плоскости;
- Роликовые стальные направляющие стола и каретки, позволяют устанавливать на стол тяжелые приспособления и детали без потери точности перемещения, а также обеспечивают долговечность;
- Головка шлифовальная двусторонняя, состоит из шпинделя, установленного в гильзе на высокоточных радиально-упорных подшипниках. С двух сторон шпинделя имеется наружный конус для установки оправок со шлифовальными кругами;
- Универсальная приводная поворотная передняя бабка имеет с одного торца конус NT50, с другого внутренний конус Морзе №5;
- Малые габариты станка при больших технологических возможностях;
- Возможна обработка инструмента с применением смазочно-охлаждающей жидкости (опция);
- Станок может быть укомплектован дополнительными приспособлениями, в зависимости от выполняемой технологической задачи.
|
ПАРАМЕТР |
ЗНАЧЕНИЕ |
|
Максимальныйдиаметризделия,устанавливаемогов центрах, мм. |
250 |
|
Максимальноерасстояниемеждуцентрами, мм. |
650 |
|
Размерырабочегостола(длина х ширина), мм. |
940 х 135 |
|
Максимальноепродольноеперемещениерабочего стола, мм. |
480 |
|
Максимальныйуголповоротарабочегостола, град. |
± 60° |
|
Максимальноепоперечноеперемещение шлифовальнойбабки, мм. |
225 |
|
Минимальное / максимальное расстояниемеждуосевойлинией шлифовальногокругаиосевойлиниейцентров, мм. |
50 / 280 |
|
Максимальноевертикальноеперемещениешлифовальнойбабки, мм. |
230 |
|
Перемещениеосевойлиниишлифовальногокруга вверх / вниз относительноосевойлинии центров, мм. |
200 / 65 |
|
Угол поворота шлифовальной бабки в горизонтальной плоскости, град. |
360 |
|
Угол поворота шлифовальной бабки в вертикальной плоскости, град. |
±15 |
|
Конус шлифовального шпинделя |
Морзе 3 |
|
Частота вращения шлифовального шпинделя, мин-1 |
3010 / 6010 |
|
Мощность привода шлифовального круга, кВт |
0,85 / 1,1 |
|
Мощность привода универсальной бабки, кВт |
0,2 |
|
Габаритные размеры (LxBxH), мм. |
1650 х 1150 х 1500; |
|
Масса, кг |
950 |
- Станок в сборе;
- Бабка универсальная приводная;
- Бабка передняя;
- Бабка задняя;
- Приспособление для правки шлифовального круга;
- Защитный кожух шлифовального круга – 2 шт.;
- Круг шлифовальный – 2 шт.
- Оправка центровая;
- Упорка универсальная – 1 шт.;
- Оправкадля насадного инструмента (Ø22, 27, 32 мм.) – 3 шт.;
- Шомпол М24 (NT50);
- Комплект шестигранных ключей;
- Комплект установочных опор.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- 50KПриспособление для заточки ступенчатых свёрл, спиральных метчиков, зенковок диаметром 3-50 мм.с цилиндрическим и конусным хвостовиком;
- 50KQПриспособление для высокоточной заточки фрез по торцу и спирали диаметром 3-28 мм. (используется подшипник на воздушной подушке);
- 50EFПриспособление для заточки радиусных и концевых фрез диаметром 3-28 мм. по торцу и спирали;
- 50SПриспособление для наружного круглого шлифования и для заточки круглых ножей:
- 50HCБабка универсальная поворотная для заточки концевого инструмента, насадных фрез, а также для заточки резцов с державкой до 20х20 мм.;
- 50DПриспособление для заточки концевых фрез по торцу и спирали;
- 50QПриспособление для заточки ружейных свёрл диаметром 3-38 мм. длиной 200-300 мм.;
- 50RПриспособление для заточки радиусных фрез диаметром 3-28 мм.;
- Плита магнитная 100 х 250 мм.;
- Плита магнитная синусная 100 х 250 мм.;
- Патрон магнитный диаметром 100 мм.
- Комплект цанг Морзе 4 из 14 цанг диаметром 3, 4, 5, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 25 мм.;
- Комплект цанг С5 от 3 до 28 мм. из 18 цанг диаметром 3, 4, 5, 6, 8, 10, 12, 14, 15, 16, 18, 19, 20, 22, 24, 25, 26, 28 мм.;
- Устройство цифровой индикации SINO;
- Настольный микроскоп;
- Система охлаждения ;
- Пылесос для отсоса абразивной пыли.
Z3050х16/1Радиально-сверлильный станок
- Тяжелая мощная литая конструкция.
- Толстостенная чугунная колонна обеспечивает высокую жесткость и плавный ход.
- Массивное точное большеразмерное основание повышенной жесткости.
- Гидравлическая система переключения скоростей и подач.
- 16 скоростей автоматической подачи пиноли.
- Жесткая, устойчивая к нагрузкам конструкция рукава.
- Перемещение рукава по высоте с помощью производительного электродвигателя и подъемного штока.
- Большой вылет сверлильной головки.
- Закаленные и шлифованные направляющие сверлильной головки.
- Моторизованное перемещение сверлильной головки.
- Плавность и легкость хода линейных и поворотных осей.
- Высокопроизводительный мощный электродвигатель привода шпинделя.
- Закаленные и шлифованные шестерни привода шпинделя из хромоникелевой стали.
- Гидравлический зажим всех осей.
- Независимая система зажатия сверлильной головки и колонны позволяют фиксировать их вместе или по отдельности.
- Оптимизированная конструкция зажимных устройств по осям обеспечивает минимальное смещение при зажиме.
- Параллельные Т-образные пазы основания и съемного коробчатого столов.
- Закаленный шлифованный съемный коробчатый стол большого размера.
- Центрально расположенный, эргономичный маховик хода пиноли.
- Система подачи СОЖ со встроенным в основание баком.
- Предохранительная муфта для ограничения крутящего момента при сверлении.
- Наглядная и удобная панель управления.
- Встроенный станочный светильник.
- Регулируемый упор глубины сверление.
- Правое / левое вращение шпинделя.
|
ПАРАМЕТР |
ЗНАЧЕНИЕ |
|
Максимальный диаметр сверления в стали, мм. |
50 |
|
Наибольший диаметр нарезаемой резьбы в стали, мм. |
М20 |
|
Конус шпинделя |
МК5 |
|
Расстояние от оси шпинделя до направляющей колонны (вылет шпинделя), мм. |
350 - 1600 |
|
Наибольшее перемещение сверлильной головки по рукаву, мм. |
1250 |
|
Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм. |
320 - 1220 |
|
Наибольшее вертикальное перемещение рукава по колонне, мм. |
580 |
|
Угол поворота рукава вокруг колонны, град. |
360 |
|
Конец шпинделя |
Морзе 5 |
|
Диапазон частот вращения шпинделя, об./мин. |
25 - 2000 |
|
Количество скоростей вращения шпинделя |
16 |
|
Диапазон подач шпинделя, мм./об. |
0,04 - 3,2 |
|
Количество подач шпинделя |
16 |
|
Наибольший крутящий момент на шпинделе, Нм |
500 |
|
Наибольшее усилие подачи, Н |
18000 |
|
Ход пиноли шпинделя, мм. |
315 |
|
Размер рабочей поверхности плиты, мм. |
1560 х 830 |
|
Количество Т-образных пазов |
4 |
|
Расстояние между Т-образными пазами, мм. |
180 |
|
Ширина Т-образного паза, мм. |
28 |
|
Размер коробчатого стола, мм. |
630 х 500 х 500 |
|
Количество Т-образных пазов (горизонтальная + вертикальная поверхности) |
5 (3 +2) |
|
Расстояние между Т-образными пазами, мм. |
150 |
|
Ширина Т-образного паза, мм. |
22 |
|
Напряжение питания, В |
380 |
|
Мощность привода шпинделя, кВт |
4 |
|
Мощность привода подъёма / опускания рукава, кВт |
1,5 |
|
Мощность привода зажима инструмента, кВт |
0,75 |
|
Мощность привода насоса подачи СОЖ |
0,09 |
|
Габаритные размеры (LxBxH), мм. |
2500 х 1070 х 2840 (2600 х 1120 х 2600 в упаковке) |
|
Масса, кг. |
3500 (3900 в упаковке) |
- Станок в сборе;
- Система подачи СОЖ;
- Светильник;
- Коробчатый стол;
- Комплект инструмента для обслуживания станка;
- Руководство по эксплуатации на русском языке.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Комплект переходных втулок МК2 / МК3, МК3 / МК4, МК4 /МК5;
- Патрон сверлильный;
- Тиски станочные чугунные поворотные с ручным приводом (ширина губок 250 мм.) для коробчатого стола;
- Тиски станочные чугунные поворотные с пневматические с гидравлическим усилением (ширина губок 250 мм.) для коробчатого стола;
- Тиски станочные чугунные поворотные с ручным приводом (ширина губок 320 мм.) для плиты;
- Патрон резьбонарезной с комплектом предохранительных головок (М5-М20, 9 шт.);
ВСТ-028 Станок настольный универсальный токарный
- Переоснастка с токарной обработки на сверление/фрезерование в течение нескольких минут;
- Прецизионные шпиндельные подшипники, обеспечивающие высокую точность вращения;
- Простота изменения числа оборотов и малошумный ход, обеспечиваемый клиноременным приводом;
- Настенный навесной электрошкаф с устройством защитного отключения, обеспечивающего безопасность.
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Расстояние между центрами, мм. | 350 |
| Максимальный диаметр обработки над станиной, мм. | 200 |
| Максимальный диаметр обработки над суппортом, мм. | 125 |
| Диаметр обрабатываемого прутка, мм. | 12 |
| Конус шпинделя | Морзе 3 |
| Центр в пиноли задней бабки | Морзе 2 |
| Количество скоростей вращения шпинделя | 4 |
| Частота вращения шпинделя, мин -1 | 250; 500; 1000; 2000 |
| Диапазон продольной подачи, мм./об. | 0,08 - 0,16 |
| Шаг нарезаемой метрической резьбы (число ступеней), мм. | 0,2 - 5,0 |
| Класс точности | Н |
| Мощность привода главного движения, кВт | 0.75 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 1070 x 600 x 365 |
| Масса, кг. | 174 (232 с приспособлениями) |
- Комплект сменных зубчатых колес;
- Втулки по ГОСТ 18258-72;
- Ключи по ГОСТ 2839-80, ГОСТ 11737-74, отвертки ГОСТ 17199-88;
- Комплект резцов (10х10, 12х12);
- Патрон 16-В18 ГОСТ 8522-79 ( 125 мм); фреза 2220-0044 ГОСТ 17025-71;
- Центра 7032-0017 Морзе 2, 7032-0023 Морзе 3;
- Тиски, хомутик, центр вращающийся, шпилька, подкладка, шаблон, оправка;
- Техническая документация (руководство по эксплуатации)
2М112 Станок настольно-сверлильный вертикальный
- Простота конструкции обеспечивает легкость управления, надежность и долговечность;
- Шпиндель установлен на высокоточных шарикоподшипниках;
- Быстрое натяжение и легкая фиксация клиноременной передачи;
- Отсчет глубины обработки производится по лимбу с точностью 1 мм.
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Максимальный диаметр сверления, мм. | 12 |
| Конус шпинделя | B18 (ГОСТ 9953-82) |
| Ход шпинделя, мм. | 100 |
| Диапазон частот вращения шпинделя, об./мин. | 450, 800, 1400, 2500, 4500 |
| Количество скоростей вращения шпинделя | 5 |
| Расстояние от оси шпинделя до колонны, мм. | 200 |
| Наибольшее расстояние от торца шпинделя до плиты, мм. | 400 |
| Цена деления лимба, мм. | 1 |
| Размер рабочей поверхности плиты, мм. | 250 х 250 |
| Количество Т-образных пазов | 3 |
| Ширина Т-образного паза | 14Н12 |
| Расстояние между осями Т-образных пазов, мм. | 50 |
| Мощность привода главного движения, кВт | 0,55 |
| Класс точности | Н |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 795 x 370 x 950;(920 х 540 х 1000 в упаковке) |
| Масса, кг. | 120;(140 брутто) |
- Станок в сборе;
- Патрон сверлильный ПС16В18;
- Руководство по эксплуатации.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Тиски станочные чугунные неповоротные 7200-0209-02;
- Тиски станочные чугунные поворотные 7200-0210-02;
- Набор прижимных приспособлений;
ГС2112 Станок настольно-сверлильный
- Шпиндель смонтирован на радиальных подшипниках высокого класса точности;
- Верхний предел частоты вращения шпинделя обеспечивает обработку отверстий малого диаметра;
- Эргономичная рукоятка обеспечивает легкую подачу пиноли шпинделя;
- Пятиступенчатые шкивы привода позволяют получать пять скоростей вращения шпинделя, что обеспечивает свободный выбор скоростей резания.Оригинальная конструкция натяжения ременной передачи позволяет быстро менять положение ремня на шкивах для получения нужной скорости резания;
- Защитный кожух ременной передачи сблокирован с приводом станка для его отключения при открытии кожуха. При этом электродвигатель станка может быть запущен в ход только после закрытия кожуха.
|
ПАРАМЕТР |
ЗНАЧЕНИЕ |
|
Максимальный диаметр сверления в стали 45, мм. |
12 |
|
Максимальный диаметр сверления в чугуне, мм. |
15 |
|
Конус шпинделя |
В18 ГОСТ 9953 |
|
Наибольший ход шпинделя, мм. |
100 |
|
Наибольший ход сверлильной головки, мм. |
250 |
|
Количество скоростей вращения шпинделя |
5 |
|
Диапазон частот вращения шпинделя, об./мин. |
450, 800, 1400, 2500, 4500 |
|
Подача шпинделя, мм./об. |
ручная |
|
Количество Т-образных пазов |
2 |
|
Ширина Т-образного паза |
14Н14 |
|
Расстояние между пазами, мм. |
100 |
|
Класс точности |
Н |
|
Радиальное биение шпинделя у торца, мкм. |
16 |
|
Плоскостность рабочейповерхности плиты, мкм. |
25 |
|
Мощность привода главного движения, кВт |
0,55 |
|
Напряжение питания, В |
380 |
|
Габаритные размеры (LxBxH), мм. |
420 х 720 х 982 (595 х 900 х 1020 в упаковке) |
|
Масса, кг. |
100 |
- Станок в сборе;
- Руководство по эксплуатации.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Патрон сверлильный 6150-4029-01;
- Тиски станочные чугунные неповоротные 7200-0209-02 (ширина губок 125 мм.);
- Тиски станочные чугунные поворотные 7200-0210-02(ширина губок 125 мм.);
- Тиски станочные стальные поворотные 7200-0210-05(ширина губок 125 мм.);
- Тумба 036.6000.000.
Станок установить на верстак по уровню с отклонением не более 0,1 мм. на длине зеркала плиты, закрепить четырьмя болтами М12. Рабочая зона должна быть обеспечена общим освещением не менее 500 лк.
ГС2116КВ Настольно-сверлильный станок
- Простота конструкции обеспечивает легкость управления, надежность и долговечность;
- Шпиндель смонтирован на 3-х радиальных подшипниках высокого класса точности;
- Верхний предел частоты вращения шпинделя обеспечивает обработку отверстий малого диаметра;
- Длинная эргономичная рукоятка обеспечивает легкую подачу пиноли шпинделя;
- Отсчет глубины обработки производится по круговому лимбу штурвала;
- На станке применена удобная рукоятка переключения коробки скоростей, с помощью которой можно получить необходимую частоту вращения шпинделя.
ВЫПУСКАЕТСЯ В ИСПОЛНЕНИЯХ:
- ГС2116КВ – базовое, в внутренним конусом шпинделя;
- ГС2116КН с наружным конусом шпинделя В18;
- ГС2116КТ в комплектации с тумбой;
- ГС2116КО в комплектации с системой охлаждения;
- ГС2116КУ с устройством сверления по жесткому упору.
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Максимальный диаметр сверления, мм. | 18 (сталь) |
| Диапазон нарезаемой резьбы | М4 – М12 |
| Наибольшее расстояние от торца шпинделя до плиты, мм. | 100 - 400 |
| Расстояние от оси шпинделя до колонны, мм. | 190 |
| Размер рабочей поверхности плиты, мм. | 250 х 250 |
| Количество Т-образных пазов | 2 |
| Ширина Т-образного паза | 14Н14 |
| Расстояние между осями Т-образных пазов, мм. | 100 |
| Конус шпинделя | Морзе 2 |
| Ход шпинделя, мм. | 100 |
| Количество скоростей вращения шпинделя | 6 |
| Диапазон частот вращения шпинделя, об./мин. | 200, 320, 560, 800, 1200, 2100 |
| Наибольший крутящий момент на шпинделе, Нм | 30 |
| Наибольшая осевая сила резания, Н | 4000 |
| Диапазон подач шпинделя, мм./об. | ручная |
| Класс точности | Н |
| Радиальное биение шпинделя у торца, мкм. | 16 |
| Радиальное биение шпинделя на расстоянии 100 мм., мкм. | 25 |
| Мощность привода главного движения, кВт | 0,75 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 460 х 640 х 1260 (900 х 620 х 1260 в упаковке) |
| Масса, кг. | 140 (175 брутто) |
- Станок в сборе;
- Втулка переходная 6100-4015-0141 ГОСТ 13598;
- Клин 7851-0012 ГОСТ 3025;
- Ключ электрошкафа 2К52-1.89.10.000;
- Лампа М024-40У2 ТУ РБ 00214280.002;
- Руководство по эксплуатации.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Патрон сверлильный 6150-4029-04;
- Патрон сверлильный ПС16В18 или 6150-4049-01 (с оправкой 6039-4028-0012);
- Тиски станочные чугунные неповоротные 7200-0209-02 (ширина губок 125 мм.);
- Тиски станочные чугунные поворотные 7200-0210-02 (ширина губок 125 мм.);
- Тиски станочные стальные поворотные 7200-0210-05 (ширина губок 125 мм.);
- Патрон резьбонарезной 6162-4003 (М3...М12);
- Комплект головок предохранительных к резьбонарезному патрону 6162-4003-01 (М4 - М12):
- головка 6251-4002М-01 (М4);
- головка 6251-4002М-02 (М5);
- головка 6251-4002М-03 (М6/М8);
- головка 6251-4002М-04 (М8/М10);
- головка 6251-4002М-05 (М10);
- головка 6251-4002М-06 (М12).
СФ-1 исп.07 Станок настольный сверлильный
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Максимальный диаметр сверления, мм. | 23 |
| Максимальный диаметр рассверливания, мм. | 35 |
| Конус шпинделя | Морзе 3-АТ6 ГОСТ 25557-82 (внутр.) |
| Диапазон частот вращения шпинделя, об./мин. | 320, 520, 810, 1350, 2100 |
| Наибольшее перемещение шпиндельной головки, мм. | 202 |
| Ход пиноли, мм. | 100 |
| Поворот головки в горизонтальной лоскости, град. | 30 |
| Расстояние от оси шпинделя до колонны, мм. | 240 |
| Наибольшее расстояние от торца шпинделя до плиты, мм. | 221 - 423 |
| Размер рабочей поверхности плиты, мм. | 250 х 250 |
| Мощность привода главного движения, кВт | 1,5 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 332 х 676 х 1005 |
| Масса, кг. | 150 |
- Станок в сборе;
- Патрон 16В16 (ГОСТ8522);
- Оправка СФ-1.90.0.202.0.00 (для установки патрона);
- Ключ 7811-0004 НД2 Хим.окс.;
- Ключ 7811-0025 НД2 Хим.окс.;
- Техническая документация.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА: (поставляется за отдельную плату)
- Тиски станочные чугунные неповоротные 7200-0209-02;
- Тиски станочные чугунные поворотные 7200-0210-02.
ВСМ-029 Станок настольный сверлильно-фрезерный
• Установка пиноли на врезание и на глубину с помощью штурвала для сверление и по лимбу маховиком при фрезеровании.
• Изменение числа оборотов перекидным клиновым ремнем.
• Регулируемые упоры глубины сверления и перемещения стола.
• Вертикальная шпиндельная бабка, поворачиваемая на 90 по часовой и на 45 против часовой стрелки.
• Настенный навесной электрошкаф с устройством защитного отключения, обеспечивающего безопасность.
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Наибольший диаметр торцевого фрезерования, мм. | 16 |
| Размер рабочей поверхности стола, мм. | 580x180 |
| Конус шпинделя | Морзе 3 |
| Наибольшее продольное перемещение стола, мм. | 320 |
| Поперечный ход стола, мм. | 160 |
| Частота вращения шпинделя, мин -1 | 250;500;1000;2000 |
| Расстояние от торца шпинделя до стола, мм. | 50(min); 340(max) |
| Ход пиноли, мм. | 100 |
| Поворот шпиндельной бабки | 90(по часовой); 45(против) |
| Мощность привода главного движения, кВт | 0,75 |
| Габаритные размеры (LxBxH), мм. | 716 x 808 x 975 |
| Масса, кг. | 195 |
-Фреза 17026
-Оправка
-Прихват
-Втулки по ГОСТ 18258
-Выколотка
-Шомпол
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
-Тиски станочные чугунные неповоротные 7200-0209-02;
-Тиски станочные чугунные поворотные 7200-0210-02;
-Патрон резьбонарезной 6162-4003-01 (М3...М12);
-Комплект предохранительных головок (для патрона резьбонарезного 6162-4003-01):
-головка 6251-4002 (М3);
-головка 6251-4002-01 (М4);
-головка 6251-4002-02 (М5);
-головка 6251-4002-03 (М6-М8);
-головка 6251-4002-04 (М8-М10);
-головка 6251-4002-05 (М10);
-головка 6251-4002-06 (М12);
ВСА-032 Станок шлифовальный настольный
- Двигатель шпинделя имеет достаточную мощность, полностью изолирован и сбалансирован;
- Массивная поглощающая вибрации конструкция;
- Настенный навесной электрошкаф с устройством защитного отключения, обеспечивающего безопасность;
- Установочные и рабочие перемещения осуществляются вручную.
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Размер рабочей поверхности стола, мм. | 250 х 125 |
| Максимальная длина обрабатываемой заготовки, мм. | 250 |
| Наибольшая ширина обрабатываемой заготовки, мм. | 125 (на магнит плите); 100 (на столе); 80 (в тисках) |
| Наибольшая высота заготовки, мм. | 140 (на магнит плите); 220 (на столе) |
| Наибольшее продольное перемещение стола, мм. | 300 |
| Поперечный ход стола, мм. | 150 |
| Наибольшее вертикальное перемещение шлифовальной головки, мм. | 225 |
| Параметры шлиф.круга (D наружн. / d посадочн. / B), мм. | 150 / 32 / 20 |
| Частота вращения шпинделя, мин -1 | 3600 |
| Плоскостность, полученная на образце изделия, мкм. | 10 |
| Шероховатость поверхности, полученная на образце изделия, Ra | 0,8 |
| Мощность привода главного движения, кВт | 0,75 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 920 х 950 х 963 |
| Масса, кг. | 315 (420 в упаковке) |
- Станок в сборе;
- Плита магнитная 7208-0103В;
- Тиски;
- Оправка балансировочная;
- Круг ГОСТ 22424-83 1-150х20х32 25А 25СМ К7 35м/с А1кл;
- Слесарно-монтажный инструмент (Ключи ГОСТ 2839-80, 11737-74, 16984-79; Отвёртки ГОСТ 17199-88);
- Руководство по эксплуатации.
ЗСВ-20 Станок точильно-шлифовальный настольный
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Параметры шлиф.круга (D наружн. / d посадочн. / B), мм. | 200 x16 x 20 |
| Частота вращения шлифовального(ных) круга(ов), мин-1 | 3000 |
| Мощность привода главного движения, кВт | 0,75 |
| Окружная скорость шлифовального круга, м/с | 30 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 370х485х381 |
| Масса, кг. | 28 |
Станок заточной, 1 шт.
Экран защитный, 2 шт.
Паспорт, 1 шт.
В вытяжное устройство станка входят покупные изделия:
Фильтр прямоточный конусный повышенной проходной способности.
Вентилятор центробежный.
ИП1424 Пресс листогибочный гидравлический (ИП 1424)
- Работа пресса обеспечивается гидросистемой с насосной установкой и гидропанелью управления. Гидропривод за рабочий ход обеспечивает быстрый подвод ползуна к заготовке, медленный ход при гибке и ускоренный отвод в исходное положение;
- Регулировка и настройка положения ползуна в зависимости от толщины изгибаемого листового материала производится посредством механизма регулировки межштампового пространства;
- Передний упор возможно использовать как приемный стол для небольших партий заготовок. Задний упор с указателем положения относительно линии гиба;
- Электро-схема обеспечивает работу прессов на одиночных ходах и в наладочном режиме;
- Управление прессами кнопочное двуручное и педальное;
- Смазка пресса ручная.
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Номинальное усилие пресса, кН (тс) | 250 |
| Длина стола и ползуна, мм. | 2020 |
| Растояние между стойками станины в свету, мм. | 1860 |

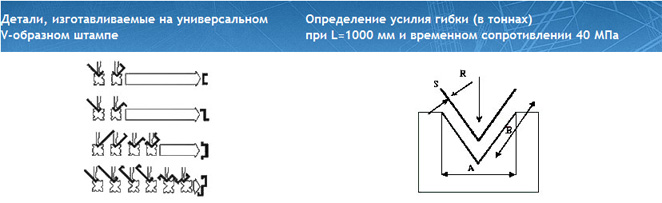

| Пролеты ручьев матриц, мм. | 7, 10, 15, 20, 26, 38 |

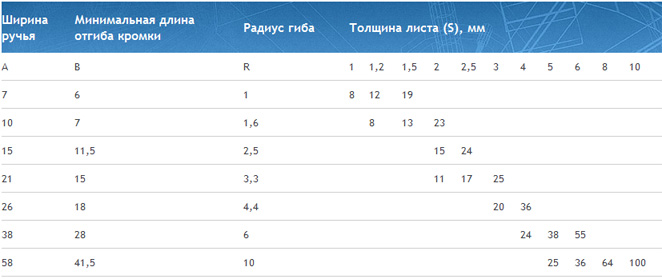

| Толщина листа при макс. длине гибки, мм (при временном сопротивлении 450 Н/мм2) |
2,7 (А=38) |
| Макс. толщина изгибаемого листа на длине, мм (при временном сопротивлении 450 Н/мм2) |
4х820 |
| Наибольший ход ползуна, мм. | 50 |
| Ширина стола, мм. | 140 |
| Размер регулировки расстояния между столом и ползуном, мм. | 25 |
| Расстояние от оси ползуна до станины, мм. | 275 |
| Ход заднего упора, мм. | 390 |
| Скорость перемещения ползуна, мм/сек | 15 (рабочих ход) 27 (возвратный ход) |
| Расстояние от пола до рабочей поверхности стола, мм. | 900 |
| Мощность привода главного движения, кВт | 4,0 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 2400 х 955 х 1820 |
| Масса, кг. | 2450 |
СР-400В Стенд для испытания шлифовальных кругов на разрыв вращением
- Стенд состоит из камеры защитной, внутри которой и происходит непосредственное испытание абразивных кругов на механическую прочность, бабки шпиндельной, стойки, привода с устройством фиксации шпинделя, основания и электрооборудования;
- Защитная камера станка обеспечивает полную гарантию безопасности при испытании абразивных кругов;
- Стенд оснащён системой цифровой индикации на базе контроллера ПЛК73 с частотным преобразователем, что позволяет по заданному диаметру испытуемого круга и предельной рабочей скорости автоматически задать частоту вращения шлифовального круга. В памяти системы сохраняются данные о количестве и результатах проведенных испытаний.
- Применены комплектующие ведущих фирм: подшипники «SKF», электрооборудование «Lenze»;
- Стенд имеет систему блокировки открытия двери. Система блокировки двери представляет собой сам механизм блокировки и датчик обратной связи для контроля вращения шпинделя;
- За дополнительную плату стенд может быть оснащен оснасткой для крепления абразивных кругов с посадочными диаметрами отверстий 20; 22; 22,23; 25,4; 40; 51; 60 мм.;
- Стенд соответствует требованиям технического задания СР-400В.00.000ТЗ.
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Количество испытательных камер, шт. | 1 |
| Количество шпинделей, шт. | 1 |
| Тип испытываемого круга | 1, 41 (по ГОСТ 2424, 21963) |
| Диаметры испытываемых кругов, мм. | 115 ÷ 400 |
| Посадочный диаметр круга, мм. | 32; 76; 127 |
| Высота круга, мм. | 1-40 |
| Диапазон частот вращения шпинделя, об./мин. | 0 - 20 000 |
| Погрешность частоты вращения шпинделя, % | ±5 |
| Окружная испытательная скорость, м/сек. | 15 - 80 |
| Регулирование скорости | бесступенчатый |
| Привод шпинделя | ременной |
| Радиальное биение посадочной поверхности шпинделя, мм | 0,03 |
| Мощность привода главного движения, кВт | 2,2 |
| Напряжение питания, В | 380(50Гц) |
| Габаритные размеры (LxBxH), мм. | 1040 x 711 x 1132; (1710х1260х1320 в упаковке) |
| Масса, кг. | 470 (в упаковке 600) |
- СР-400В.00.000 Стенд в сборе в сборе;
- СР-400В.00.050/11 Оправка (Ø60...Ø127) – 1 шт.;
- СР-400В.00.050/12 Оправка (Ø32; Ø51) – 1 шт.;
- СР-400В.00.050/16 Фланец (Ø127) – 2 шт.;
- СР-400В.00.050/17 Фланец (Ø76) – 2 шт.;
- СР-400В.00.050/19-02 Фланец (Ø32) – 2 шт.;
- СР-400В.00.050/20 Шпилька – 1 шт.;
- СР-400В.00.050/23-01 Втулка (Ø60...Ø127 L15) – 1 шт.;
- СР-400В.00-03 Втулка (Ø32; Ø51 L10) – 3 шт.;
- СР-400В.00.050/81 Прокладка (Ø127) – 2 шт.;
- СР-400В.00-01 Прокладка (Ø76) – 2 шт.;
- СР-400В.00-05 Прокладка (Ø32) – 2 шт.;
- Болт М16-6gх60.10.9.05 (ГОСТ 7808-70) – 1 шт.;
- Гайка М12-6Н.6.05 (ГОСТ 2524-70) – 1 шт.;
- Гайка М30х1,5-6Н.10.05 (ГОСТ 11871-88) – 2 шт.;
- Гайка М60х2-6Н.10.05 (ГОСТ 11871-88) – 2 шт.;
- Шайба А.16.05.05 (ГОСТ 11371-78) – 1 шт.;
- Шайба 12 65Г 05 (ГОСТ 6402-70) – 1 шт.;
- Шайба 16 65Г 05 (ГОСТ 6402-70) – 1 шт.;
- СР-400В.00.090/11 Болт – 1 шт.;
- СР-400В.00.090/12 Кольцо – 1 шт.;
- СР-400В.00.091 Съёмник – 1 шт.;
- СР-400В.00.092 Ключ – 1 шт.;
- Кольцо В50 (ГОСТ 13942-86) – 1 шт.;
- 7811-0317 1 Хим. Окс. прм. Ключ (ГОСТ 16984-79, для Ø45…Ø52 (оправка Ø32; Ø51)) – 2 шт.;
- 7811-0321 1 Хим. Окс. прм. Ключ (ГОСТ 16984-79, для Ø90…Ø95(оправка Ø60...Ø127)) – 2 шт.;
- 7812-0506 1 Х9 Головка S22 (ГОСТ 25604-83) – 1 шт.;
- 7811-0021 Д2 Хим. Окс. прм. Ключ S12хS14 (ГОСТ 2839-80) – 1 шт.;
- 7811-0474 Д2 Хим. Окс. прм. Ключ S16хS18 (ГОСТ 2839-80) – 1 шт.;
- 7811-0465 Д2 Хим. Окс. прм. Ключ S17хS22 (ГОСТ 2839-80) – 1 шт.;
- 7811-0026 Д2 Хим. Окс. прм. Ключ S24хS27 (ГОСТ 2839-80) – 1 шт.;
- 7812-0374 Хим. Окс. прм. Ключ S5 (ГОСТ 11737-93) – 1 шт.;
- Д48-80 Ключ (для электрошкафа) – 1 шт.;
- 10PJ786 Ремень – 1 шт.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА: (поставляется за отдельную плату)
- СР-400В.00.055/11 Оправка (Ø32; Ø51 L63) – 1 шт.;
- СР-400В.00.055/12 Оправка (Ø20 L63) – 1 шт.;
- СР-400В.00.055/13 Оправка (Ø25,4; Ø40) – 1 шт.;
- СР-400В.00.055/14 Оправка (Ø22; Ø22,23; Ø32) – 1 шт.;
- СР-400В.00.055/15 Оправка (Ø20) – 1 шт.;
- СР-400В.00.055/18 Фланец (Ø51) – 2 шт.;
- СР-400В.00.055/19 Фланец (Ø60) – 1 шт.;
- СР-400В.00.055/19-01 Фланец (Ø40) – 2 шт.;
- СР-400В.00.055/19-02 Фланец (Ø20 малый) – 2 шт.;
- СР-400В.00.055/19-03 Фланец (Ø25,4) – 2 шт.;
- СР-400В.00.055/19-04 Фланец (Ø22; Ø22,23) – 2 шт.;
- СР-400В.00.055/19-05 Фланец (Ø20) – 2 шт.;
- СР-400В.00.055/20 Шпилька (Lmax) – 1 шт.;
- СР-400В.00.055/21 Втулка (Ø40) – 1 шт.;
- СР-400В.00.055/22 Втулка (Ø32) – 1 шт.;
- СР-400В.00.055/23 Втулка (Ø60...Ø127 L5) – 1 шт.;
- СР-400В.00.055/23-02 Втулка (Ø60...Ø127 L35) – 1 шт.;
- СР-400В.00.055/23-04 Втулка (Ø32; Ø51 L15) – 1 шт.;
- СР-400В.00.055/23-05 Втулка (Ø25,4) – 1 шт.;
- СР-400В.00.055/23-06 Втулка (Ø22; Ø22,23) – 1 шт.;
- СР-400В.00.055/23-07 Втулка (Ø20 L5) – 2 шт.;
- СР-400В.00.055/23-08 Втулка (Ø20 L10) – 1 шт.;
- СР-400В.00.055/81 Прокладка Ø20 малый – 2 шт.;
- СР-400В.00.055/81-02 Прокладка (Ø60) – 2 шт.;
- СР-400В.00.055/81-03 Прокладка (Ø51) – 2 шт.;
- СР-400В.00.055/81-04 Прокладка (Ø40) – 2 шт.;
- СР-400В.00.055/81-06 Прокладка (Ø25,4) – 2 шт.;
- СР-400В.00.055/81-07 Прокладка (Ø22; Ø22,23) – 2 шт.;
- СР-400В.00.055/81-08 Прокладка (Ø20) – 2 шт.;
- М20х1,5-6Н.10.05 Гайка (ГОСТ 11871-88) – 2 шт.;
- М20х1,5-6Н.10.05 Гайка (ГОСТ 11871-88) – 2 шт.;
- М20х1,5-6Н.10.05 Гайка (ГОСТ 11871-88) – 2 шт.;
- 7811-0315 1 Хим. Окс. прм. Ключ (Ø30…Ø34(оправка Ø20)) – 2 шт.;
- 7811-0316 1 Хим. Окс. прм. Ключ (Ø38…Ø42 (оправки Ø22; Ø22,23; Ø32 и Ø25,4; Ø40)) – 2 шт.
